강철 부품에 적합한 보호 코팅을 선택하는 것은 매우 중요합니다. 프로젝트 환경, 설계 및 예산이 결정에 영향을 미칠 것입니다. 빠르게 성장하는 산업에서 이러한 선택은 필수적입니다.
빠른 팁
- 용융 아연 도금실외 또는 가혹한 환경에서 최대의 부식 방지 기능을 제공합니다.
- 전기 아연 도금정밀한 공차가 요구되는 실내 부품에 매끄럽고 미적인 마감을 구현하는 데 이상적입니다.
증가하는 수요는 다음과 같은 영향을 미칩니다.소형 아연 도금 장비 가격그리고 다음과 같은 대규모 산업 시설아연 도금 파이프 라인.
| 시장 세그먼트 | 년도 | 시장 규모 (미화 10억 달러) | 예상 시장 규모(미화 10억 달러) | 연평균 성장률(%) |
|---|---|---|---|---|
| 아연 도금 서비스 | 2023 | 14.5 | 22.8 (2032년까지) | 5.1 |
핵심 요약
- 용융 아연 도금실외 사용에 강력하고 오래 지속되는 보호 기능을 제공합니다. 초기 비용은 더 높지만 장기적으로는 비용을 절감할 수 있습니다.
- 전기 아연 도금은 실내 부품에 매끄럽고 보기 좋은 외관을 제공합니다. 초기 비용은 저렴하지만 나중에는 더 많은 관리가 필요합니다.
- 까다로운 작업에는 용융 아연 도금을, 미려한 외관에는 전기 아연 도금을 선택하세요.작은 부품.
용융 아연 도금이란 무엇인가요?
용융 아연 도금은 강철을 용융 아연에 담가 내구성이 뛰어나고 마모에 강한 코팅을 형성하는 공정입니다. 이 방법은 강철 전체를 담그는 완전 침지 공정으로, 모서리, 가장자리, 내부 표면 등 강철의 모든 부분을 보호합니다. 그 결과, 부식에 대한 강력한 방어막이 형성됩니다.
용융 아연 욕조 공정
표면 준비 작업을 철저히 진행하는 것으로 공정을 시작합니다. 이를 통해 아연이 접착될 수 있는 깨끗하고 반응성이 좋은 바탕을 확보할 수 있습니다. 일반적인 단계는 다음과 같습니다.
- 탈지:먼지, 기름, 유기물 찌꺼기를 제거합니다.
- 절임:강철을 산성 용액에 담가 밀 스케일과 녹을 제거합니다.
- 플럭싱:담그기 전에 산화를 방지하기 위해 마지막으로 화학 세척제를 바릅니다.
준비 후, 강철 부품을 용액에 담급니다.녹인 아연이 담긴 솥일반적인 아연 도금조는 약 443°C(830°F)에서 작동합니다. 일부 특수 용도에서는 560~630°C(1040~1165°F)에 달하는 고온조를 사용하기도 합니다.
야금학적 결합
이 공정은 단순히 아연층을 입히는 것 이상의 효과를 냅니다. 고온으로 인해 강철 속의 철과 용융된 아연 사이에 반응이 일어납니다. 이 반응으로 아연-철 합금층이 형성되어 진정한 야금학적 결합이 이루어집니다. 표면에만 얹히는 페인트와는 달리, 아연은 강철 자체의 일부가 됩니다.
이 융합은 두 금속 사이에 매우 견고한 결합을 형성합니다. 이 야금학적 결합은 3600psi(25MPa) 이상의 강도를 지닙니다.
이 강력한 결합력 덕분에 아연 도금 코팅은 매우 내구성이 뛰어납니다. 단순한 기계적 코팅보다 벗겨짐이나 손상에 훨씬 강하여 부품을 장기간 보호해 줍니다.
전기 아연 도금이란 무엇인가요?
전기 아연 도금이라고도 하는 이 공정은 다른 접근 방식을 제공합니다.부식 방지이 방법에는 용융 아연 욕조를 사용하지 않습니다. 대신 전류를 이용하여 강철 표면에 얇은 아연층을 입힙니다. 이 공정은 실내에서 사용되는 부품에 매끄럽고 광택 있는 마감이 필요할 때 이상적입니다.
전기 도금 공정
전기 도금 공정은 전기 도금의 원리를 이용합니다. 자석으로 금속 입자를 끌어당기는 것과 비슷하지만, 전기를 이용한다는 점을 생각하면 됩니다. 코팅을 얻기 위해서는 몇 가지 주요 단계를 따라야 합니다.
- 표면 청소:먼저, 강철 부품에 묻은 기름이나 스케일을 완전히 제거하기 위해 철저히 세척해야 합니다. 아연이 제대로 접착되려면 깨끗한 표면이 필수적입니다.
- 전해질 욕조:다음으로, 강철 부품(음극)과 순수한 아연 조각(양극)을 전해액이라고 하는 소금 용액에 담급니다.
- 전류 적용:그다음에는 전해조에 직류 전류를 흘려보냅니다. 이 전류는 양극에서 아연을 녹여 강철 부품 표면에 얇고 고른 층으로 석출시킵니다.
얇고 균일한 코팅
이 전기 도금 공정은 도금 두께와 균일성을 탁월하게 제어할 수 있도록 해줍니다. 이렇게 형성된 아연 도금층은 용융 아연 도금보다 훨씬 얇으며, 일반적으로 5~18마이크론 정도입니다. 판금과 같은 일부 용도에서는 면당 3.6마이크론만큼 정밀한 도금을 구현할 수 있습니다.
최종 비교전기 아연 도금은 제어된 방식으로 진행되어 매끄럽고 광택이 나며 균일한 외관을 만들어냅니다. 따라서 정밀한 공차와 미려한 마감이 요구되는 용도에 적합하며, 도금층이 나사산을 메우거나 작은 구멍을 막지 않습니다. 반면, 용융 아연 도금은아연 도금더 거칠고 고르지 못한 표면을 만들어냅니다.
코팅이 매우 균일하기 때문에 패스너, 하드웨어 및 미적인 외관이 요구되는 기타 정밀 부품과 같은 작고 세밀한 부품에 선호되는 선택입니다.
내구성: 어떤 코팅이 더 오래 지속될까요?
코팅 방식을 선택하는 것은 제품의 미래에 투자하는 것과 같습니다. 아연 도금층의 내구성은 제품의 수명과 유지보수 필요성에 직접적인 영향을 미칩니다. 어떤 아연 도금 방식이 장기적인 가치를 가장 잘 제공하는지 결정하는 데 있어 가장 중요한 요소는 제품이 사용될 환경입니다.
수십 년간 보호를 위한 열침지 코팅
당신이 선택하세요용융 아연 도금최상의 내구성을 필요로 할 때, 이 공정은 강철에 금속학적으로 결합된 두껍고 견고한 코팅을 생성합니다. 이러한 융합으로 인해 마모와 손상에 대한 저항력이 매우 뛰어납니다.
아연 도금층의 두께는 긴 수명의 핵심 요인입니다. 업계 표준은 견고한 보호층을 보장합니다.
기준 코팅 두께(미크론) ISO 1461 45~85세 ASTM A123/A123M 50~100 이 두꺼운 코팅은 수십 년 동안 유지 보수가 필요 없는 성능을 제공합니다. 전문가들은 이를 "최초 유지 보수 시점(Time to First Maintenance, TFM)"이라는 지표로 측정합니다. TFM은 강철 표면의 5%만 녹이 슬기 시작하는 시점으로, 코팅이 여전히 95% 정도 온전한 상태임을 의미합니다. 일반적인 구조용 강철의 경우, 이 시점까지는 매우 오랜 시간이 걸릴 수 있습니다. 다양한 환경에서 실제 성능이 어떻게 나타나는지 아래에서 확인할 수 있습니다.
환경 평균 사용 수명(년) 산업 72-73 열대 해양 75-78 온대 해양 86 교외 97 시골의 100개 이상 ASTM International과 같은 기관은 이러한 성능을 보장하기 위해 엄격한 기준을 설정합니다. 이러한 규격은 코팅의 두께, 마감 및 접착력을 보장합니다.
- ASTM A123:일반 철강 제품을 포함합니다.
- ASTM A153:구애하드웨어, 패스너 및 기타 소형 부품.
- ASTM A767:콘크리트에 사용되는 철근에 대한 요구사항을 명시합니다.
이러한 표준들은 모두 아연 도금이 제품 수명 동안 강철과 강력한 접착력을 유지해야 한다고 규정하고 있습니다. 이는 부품이 오랫동안 보호될 수 있도록 보장합니다.
내구성에 관한 사례 연구
실제 프로젝트 사례들은 용융 아연 도금의 장기적인 성공을 보여줍니다. 오하이오주 스타크 카운티에서는 1970년대부터 교량 재도색에 드는 높은 비용을 절감하기 위해 교량에 아연 도금을 시작했습니다. 그 결과, 많은 교량이 오늘날까지도 여전히 사용되고 있습니다. 최근에는 뉴욕시의 모이니한 기차역(Moynihan Train Hall)에서 용융 아연 도금 강재를 사용하여 수명을 연장하고, 이용객이 많은 역을 유지 보수를 위해 폐쇄하는 것을 방지했습니다.
경량 용도용 전기 아연 도금
실내 또는 온화하고 건조한 환경에서 사용될 부품에는 전기 아연 도금을 선택하는 것이 좋습니다. 이 공정은 매우 얇고 외관상으로만 보이는 아연층을 형성합니다. 어느 정도 부식 방지 효과는 있지만, 가혹한 환경이나 장기간 옥외 노출에는 적합하지 않습니다.
전기 아연 도금의 주된 역할은 장식용 또는 경량 용도에 적합하도록 매끄럽고 광택 있는 마감을 제공하는 것입니다. 두께가 10미크론 미만인 얇은 코팅은 외관이 중요한 실내 하드웨어에 가장 적합합니다. 건조한 실내 환경에서는 부식 속도가 매우 낮습니다.
환경 카테고리 아연 부식 속도(µm/년) 매우 낮음 (건조한 실내 환경) 0.5보다 훨씬 적음 하지만 이 얇은 도금층은 용융 아연 도금의 뛰어난 내구성을 희생시킵니다. 습기나 부식성 물질에 노출될 경우 정기적인 유지 보수가 필요합니다.
염수 분무 시험은 내식성을 직접적으로 비교할 수 있는 방법입니다. 이 가속 시험에서는 부품을 염수 분무에 노출시켜 코팅이 얼마나 오래 지속되는지 확인합니다. 결과는 성능 차이를 명확하게 보여줍니다.
코팅 종류 일반적인 적녹 발생 시간(ASTM B117) 전기 아연 도금(기본 도금) 약 100~250시간 용융 아연 도금 (표준 두께) 약 500시간 용융 아연 도금 (두께 140µm 이상) 최대 1,500시간 이상 보시다시피, 용융 아연 도금 코팅은 이러한 가혹한 테스트에서 2~6배, 또는 그 이상 더 오래 지속될 수 있습니다. 이는 전기 아연 도금이 내구성보다 미관과 정밀도가 더 중요한 통제된 실내 환경에 가장 적합한 이유를 보여줍니다.
외관: 어떤 마감이 디자인에 가장 잘 어울릴까요?
부품의 최종 외관은 매우 중요한 고려 사항입니다. 깔끔하고 세련된 외관이 필요한지, 아니면 견고하고 산업적인 외관이 필요한지 결정해야 합니다.아연 도금 방법당신이 선택하는 것이 결과물에 직접적인 영향을 미칩니다.매끄럽고 밝은 외관을 위한 전기 아연 도금
시각적으로 매력적이고 균일한 마감이 필요할 때는 전기 아연 도금을 선택해야 합니다. 이 공정은 얇고 고른 아연층을 증착하여 매끄럽고 광택 있는 표면을 만듭니다. 따라서 다음과 같은 용도에 이상적입니다.소비자 대상 제품또는 특정 종류의 지붕 못이나 철물처럼 미적인 요소가 중요한 부분.
크롬산염 코팅(부동태화 처리라고도 함) 후처리를 통해 외관을 더욱 향상시킬 수 있습니다. 이러한 처리는 식별이나 스타일을 위해 색상을 추가할 수 있습니다. 일반적인 옵션은 다음과 같습니다.
- 밝은/청백색:클래식한 은색 또는 푸른빛이 도는 색상.
- 무지개:무지갯빛이 감도는 다채로운 마감 처리.
- 어두운:검정색 또는 올리브색이 도는 녹색 계열.
이러한 수준의 외관 제어 덕분에 전기 아연 도금은 깔끔하고 완성도 높은 외관이 필요한 작고 세밀한 부품에 적합합니다.
열침지 공법으로 견고하고 실용적인 마감 처리

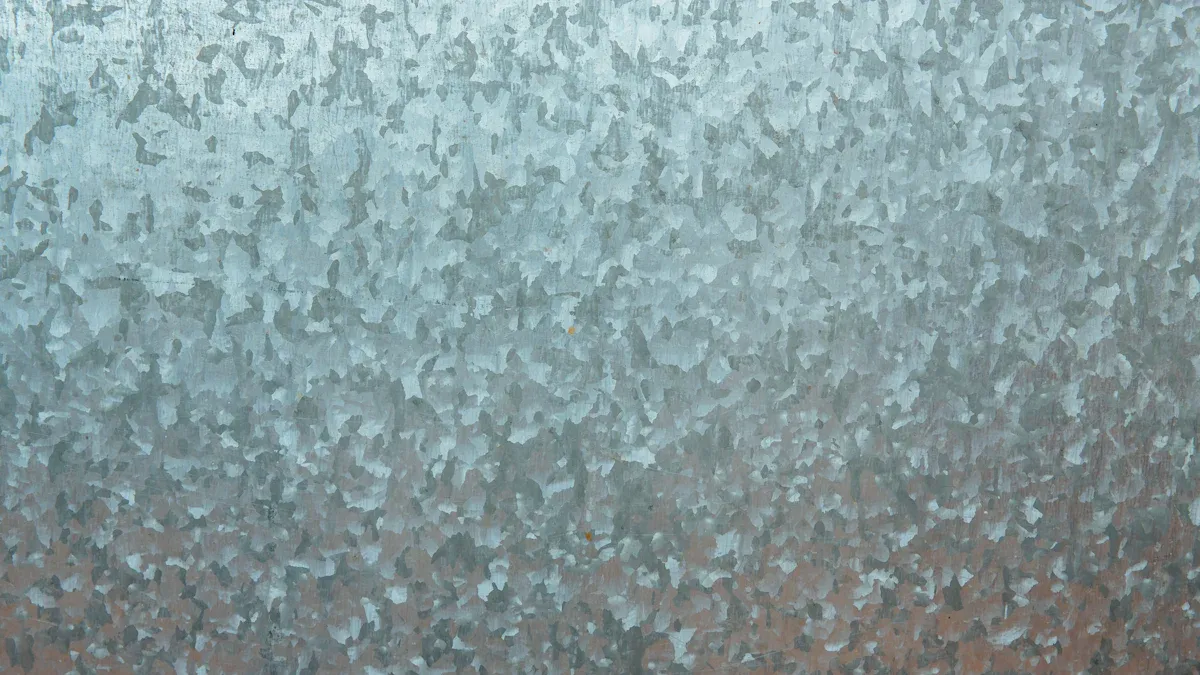

용융 아연 도금은 견고하고 기능적인 마감을 제공합니다. 표면은 일반적으로 매끄럽지 않고 "스팽글"이라고 불리는 독특한 결정 무늬가 나타날 수 있습니다. 이 꽃 모양의 무늬는 용융된 아연이 강철 표면에서 식고 굳어지면서 자연적으로 형성됩니다. 스팽글의 크기는 냉각 속도와 아연 용액의 화학적 조성에 따라 달라집니다.
때때로 반응성이 매우 높은 강철이나 특정한 공정으로 인해 반짝이는 부분이 전혀 없는 무광 회색 마감이 나타납니다. 이러한 거칠고 실용적인 외관은 내구성이 최우선 목표인 용도에 적합합니다. 이러한 마감은 건물 구조용 강철, 앵커 및 볼트와 같은 산업용 하드웨어, 그리고 혹독한 실외 환경에 사용되는 기타 부품에서 흔히 볼 수 있습니다.
비용: 초기 구매 비용 vs. 평생 가치
코팅의 초기 비용과 장기적인 성능 사이의 균형을 맞춰야 합니다. 예산은 결정에 큰 영향을 미칠 것입니다. 한 가지 방법은 즉각적인 비용 절감을 제공하는 반면, 다른 방법은 제품 수명 전체를 고려했을 때 더 나은 가치를 제공합니다.
용융 아연 도금: 초기 비용은 높지만, 수명 주기 비용은 낮음
용융 아연 도금은 초기 비용이 더 많이 듭니다. 이 공정은 더 복잡하고 더 많은 아연을 사용하기 때문에 초기 가격이 높아집니다.용융 아연 도금 강판 코일가격은 다를 수 있지만 일반적으로 전기 아연 도금 강판보다 톤당 가격이 더 비쌉니다.
특정 프로젝트의 경우 다음과 같은 비용이 예상됩니다.
- 경량 구조용 강철평방피트당 약 1.10달러
- 중구조용 강철평방피트당 약 4.40달러
하지만 초기 투자 비용이 더 높더라도 수십 년 동안 걱정 없이 사용할 수 있습니다. 용융 아연 도금 강판은 75년 이상 부식 방지 기능을 제공하며 유지 보수가 전혀 필요하지 않습니다. 이러한 내구성 덕분에 향후 수리나 재도장에 드는 비용을 절감할 수 있습니다. 또한, 사업 중단이나 공공 시설물의 교통 체증과 같은 간접적인 유지 보수 비용도 방지할 수 있습니다. 이러한 장기적인 신뢰성은 가동 중단으로 인한 생산성 손실을 막아 수익성을 향상시켜 줍니다.
고속도로 가드레일이나 가로등 기둥처럼 아연 도금 부품을 사용하는 도시들은 제품 수명 동안 유지 보수 비용이 70~80% 감소하는 것을 경험했습니다. 용융 아연 도금을 선택하면 총 경제적 비용을 절감할 수 있습니다.
전기 아연 도금: 초기 비용은 낮고, 수명 주기 비용은 높습니다.
전기 아연 도금을 선택하면 초기 비용을 절감할 수 있습니다. 이 공정은 용융 아연 도금보다 약 40% 저렴하여 예산이 빠듯한 프로젝트에 매력적인 선택입니다. 가격이 저렴한 이유는 공정이 더 빠르고 아연 사용량이 훨씬 적기 때문입니다.
이러한 초기 비용 절감에는 단점이 있습니다. 전기 아연 도금 코팅의 수명은 훨씬 짧아 일반적으로 수개월에서 2년 정도밖에 지속되지 않습니다. 수명이 짧은 이유는 도금 과정에서 생성되는 아연층이 매우 얇기 때문입니다.
비용 상충 관계초기에는 비용을 절감할 수 있지만, 향후 발생할 비용을 고려해야 합니다. 얇고 외관상으로만 보이는 코팅은 특히 습기에 노출될 경우 정기적인 유지 보수, 재코팅 또는 부품 전체 교체가 필요합니다. 이러한 반복적인 비용은 시간이 지남에 따라 누적되어 결국 용융 아연 도금 부품보다 총 수명 주기 비용이 더 높아집니다.
이 방법은 부품이 실내에서 사용될 예정이고 마모될 가능성이 낮을 때 선택하는 것이 좋습니다. 그 외의 경우에는 장기적인 비용이 초기 절감액보다 더 클 가능성이 높습니다.
소형 아연 도금 장비 가격
아연 도금 공정을 자신의 작업장에 도입하는 것에 대해 궁금해하실 수도 있습니다.소형 아연 도금 장비 가격이는 결정에 있어 중요한 요소입니다. 초기 투자 비용과 자체 생산 일정 관리의 이점을 비교 검토해야 합니다.
아웃소싱 vs. 사내 개발 고려 사항
자체 아연 도금 라인을 구축하려면 상당한 자본 투자가 필요합니다. 소형 아연 도금 장비의 가격은 매우 높을 수 있습니다. 예를 들어, 소규모 아연 도금 장비는 상당한 비용이 듭니다.용융 아연 도금조이 비용만으로도 1만 달러에서 15만 달러까지 들 수 있습니다. 이 금액에는 다른 필수 품목은 포함되지 않습니다.
- 세척 및 플럭스용 화학 탱크
- 부품 이동용 호이스트 및 크레인
- 환기 및 안전 시스템
소형 아연 도금 장비의 초기 구매 비용 외에도 지속적인 운영 비용을 고려해야 합니다. 여기에는 원자재, 에너지, 폐기물 처리 및 전문 인력 비용이 포함됩니다. 소형 아연 도금 장비의 총 구매 비용과 운영 비용은 상당한 재정적 부담으로 빠르게 이어질 수 있습니다.
소규모 업체에 아웃소싱이 대개 최선의 선택인 이유
대부분의 소규모 업체에게는 아연 도금 서비스를 외주하는 것이 더 실용적이고 비용 효율적인 선택입니다. 소형 아연 도금 장비를 구매하는 데 드는 높은 초기 비용을 절감할 수 있을 뿐 아니라, 이미 필요한 인프라와 전문성을 갖춘 전문 아연 도금 업체와 협력할 수 있기 때문입니다.
아웃소싱의 이점아웃소싱을 통해 막대한 자본 지출을 예측 가능한 운영 비용으로 전환할 수 있습니다. 필요한 서비스에 대해서만 비용을 지불하므로 예산 책정이 간소화되고 사업의 다른 영역에 자본을 투자할 수 있습니다.
이러한 접근 방식을 통해 자체 설비를 운영하는 데 따르는 재정적 부담과 복잡한 규제 없이 고품질 코팅을 이용할 수 있습니다. 아연 도금은 전문가에게 맡기고 본업에 집중할 수 있습니다.
최종 선택은 프로젝트의 구체적인 요구 사항에 따라 달라집니다. 코팅 방법은 제품의 용도와 예산에 맞춰야 합니다.
최종 결정 가이드
- 용융 아연 도금을 선택하세요최대 수명과 옥외 내구성이 요구되는 부품용.
- 전기 아연 도금을 선택하세요실내용으로 외관 마감과 정확한 치수가 필요한 부품에 적합합니다.
게시 시간: 2025년 12월 8일
